سنسورهای ویبره و لول سنسورها
لول سنسورها یا به عبارت دیگر لول سوئیچ که به عنوان سنسور مبدل سطح نیز شناخته میشود، نوعی سنسور الکترونیکی است که به منظور اندازه گیری سطح و ارتفاع مایعات و یا جامدات در صنایع گوناگون مورد استفاده قرار میگیرد. این دستگاه الکتریکی میتواند به عنوان یک آلارم هشداردهنده جهت جلوگیری از سرریز مایعات و جامدات در مخازن بسته عمل کند. حسگر سطح قطعهای بسیار حساس میباشد که نظارت خودکار و اتوماتیک را به نظارت چشمی تبدیل کرده است.
در ادامه قصد داریم تا شما را با ساختار لول سنسور، کاربرد و همچنین نحوه عملکرد این حسگرهای قدرتمند آشنا کنیم.
لول سنسور یا حسگر سطح چیست؟
سنسور سطح یا لِوِل سنسور (Level sensor) دستگاهی است که به منظور نظارت، نگهداری و همچنین اندازه گیری سطوح مایعات و در برخی موارد جامدات طراحی و تولید شده است. هنگامی که سطح مایعات توسط لول سنسورها تشخیص داده شد، مقدار عددی یا خروجی آن را تبدیل به یک سیگنال الکتریکی کرده و در سیستم کنترل به عنوان خروجی نمایش میدهد. سنسورهای سطح بر اساس سطح اندازه گیریشان، به طور کلی میتوانند به دو دسته بندی اساسی زیر طبقه بندی شوند:
اندازهگیری سطح نقطهای (point level measurement):
در مواردی از این دسته لول سنسورها استفاده میشود که بخواهیم یک محصول را که در نقطهای خاص و ثابت قرار گرفته است نظارت کنیم.
اندازه گیری سطح مداوم (continuous level measurement):
از لول سنسور در سطوح مداوم، به منظور اندازه گیری و نظارت بر سطوحی استفاده میشود که در آن، سطح قرار گیری مایعات و جامدات دائماً در حال تغییر باشد. به عبارتی سنسور سطح به طور مداوم در حال بررسی و اندازه گیری سطح مایعات و جامدات است.
جهت خرید انواع سنسورهای سطح میتوانید همین حالا با فروشگاه تناوب تماس بگیرید.
اهمیت و کاربردهای لول سنسور در صنایع چیست؟
لول سنسورها به عنوان یک فناوری پیشرفته در تشخیص و کنترل سطح، در صنایع مختلف از اهمیت بسیار بالایی برخوردار هستند. این سنسورها از آن جهت که بسیار حساس و دقیق نسبت به تغییرات هستند، میتوانند به راحتی تغییرات سطوح مایعات و جامدات را بسنجند. حسگرهای هوشمند سطح در هر صنعتی که نیاز به سنجش و نظارت بر سطوح مایعات داشته باشند، مورد استفاده قرار میگیرند. برخی از کاربردهای مهم سنسورهای سطح در صنعت عبارتند از:
- صنایع نفت و گاز به منظور سنجش میزان مایعات و مواد نفتی و گازی موجود در مخازن بسته
- صنایع غذایی و نوشیدنی به منظور کنترل دقیق سطح مایعاتی نظیر آب و شیر و …
- صنایع خودروسازی به منظور بررسی میزان سطح روغن موتور به صورت هوشمند
- صنایع داروسازی به منظور بررسی سطح مواد شیمیایی و دارویی

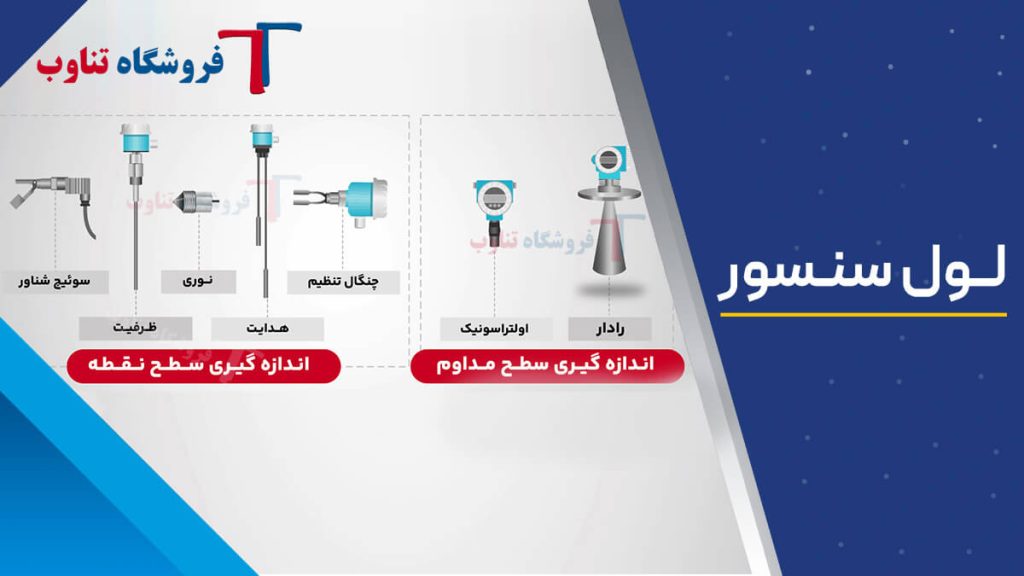

انواع سنسورهای سطح با در نظر گرفتن شیوه نظارت
انواع سنسورهایی که با توجه به سیستم عملکردی “اندازه گیری سطح نقطهای” کار میکنند، عبارتند از:
سوئیچ شناور (Float switch)
سوئیچهای شناور سطح از یک قطعه به نام شناور استفاده میکنند. شناورها دستگاههایی هستند که هنگام اعمال یا برداشتن محصولات بالا و پایین میشوند. هر چه تغییرات سطح بیشتر باشد، سطح حرکت شناور در مدار بیشتر خواهد بود و موجب باز و بسته شدن مدار خواهد شد.
مزایای استفاده از لول سنسور شناور:
- ارزان قیمت هستند.
- دستگاههایی بدون نیاز به برق هستند.
- یک نشانه و هدف مستقیم فراهم میکنند.
معایب استفاده از لول سنسور شناور:
- دارای قطعات متحرک هستند.
- ابعاد کوچکی ندارند و معمولاً بزرگ هستند.
- نیاز به تماس فیزیکی برای نظارت و تشخیص دارند.
سنسور نوری (Optical sensor)
اساس کار حسگرهای سطح نوری، تبدیل پرتوهای نور به سیگنالهایی الکتریکی میباشد. این ابزار خصوصیات منحصر به فردی از سایر سنسورهای سطح دارد که عبارتند از:
- ابعاد و سایز کوچکی دارند.
- فاقد قطعات متحرک هستند.
- تحت تاثیر فشار یا دمای بالا قرار نمیگیرند.
- قابل استفاده در صنایعی که با مایعات سر و کار دارند، میباشد.
این ابزارهای هوشمند میتوانند به عنوان نشانگرهای سطح پایین یا (low-level indicators) برای جلوگیری از خشکی در هنگام استفاده از روغن، خنک کنندهها و یا هیدرولیک در صنایع استفاده شوند.
لول سنسورها فناوری نوین و شگفت انگیزی میباشد که نیاز صنایع برای کنترل و بررسی سطوح مایعات و جامدات در مخازن بسته را رفع کرده است. حسگر هوشمند سطح ابزاری متفاوت در صنعت است که نیاز شما به نیروی انسانی، جهت بررسی تغییرات سطوح را برطرف کرده است!
سنسور رسانایی (Conductivity sensor)
یک سنسور رسانا یا سنسور مقاومت، از یک پروب (میله باریک) برای بررسی رسانایی اشیا و اجسام گوناگون استفاده میکند. پروب به کار رفته در این سنسور، یک جفت الکترود است که جریان متناوب را انتقال میدهد. سپس هنگامی که یک مایع روی پروب را میپوشاند، الکترودهای آن بخشی را در مدار الکتریکی تشکیل میدهند تا باعث ایجاد جریانی شود که سطح بالا یا پایین را نمایش میدهد.
مزایای سنسورهای رسانا یا مقاومت:
- کم هزینه و مقرون به صرفه
- فاقد هرگونه قطعه متحرک
- آسان در استفاده
معایب سنسورهای سطح رسانا:
- قابلیت تشخیص تنها مایعات رسانا
- فرسوده شدن قطعه در گذر زمان
- نیاز به برقراری تماس فیزیکی
سنسور ظرفیت (Capacitance sensor)
سنسور سطح ظرفیت یا خازنی، یک حسگر مجاورتی است که از میادین الکتریکی ایجاد شده در اطرافش استفاده میکند تا به بررسی تغییرات نقطهای سطح بپردازد. ویژگیهای حائز اهمیت در سنسورهای سطح خازنی عبارتند از:
- دقت بسیار بالایی دارند.
- فاقد قطعات متحرک هستند.
- دارای ابعاد و سایزی کوچک هستند.
- نسبت به سایز سنسورها ارزانتر هستند.
سنسورهای خازنی را میتوان در مخازن ذخیره مایعات استفاده کرد. به عنوان مثال استفاده از لول سنسور خازنی در یک تاسیساتی تصفیه آبی که دارای مخازن ذخیره سازی آب باشد، کاربردی ایدهآل و مناسب خواهد بود.
سنسور چنگال تنظیم (Tuning fork sensor)
یکی دیگر از سنسورهای هوشمند سطح، سنسور تنظیم چنگال یا ویبره میباشد. این ابزار دارای یک قطعه چنگال شکل با دو تیغه میباشد که دراثر فرکانس تشدید طبیعی خودش میلرزد. با تغییر سطح، فرکانس سنسور تنظیم چنگال در اثر تشخیص سطح تغییر مییابد. یک کنترلگر سطح مایعات به شکل تنظیم چنگالی دارای ویژگیهای زیر میباشد:
- نصب و استفاده آسان
- مقرون به صرفه و ارزان قیمت
- عدم نیاز به تعمیر و نگهداری در شرایط دشوار
- تهاجمی و نیازمند به تماس فیزیکی برای تشخیص تغییرات
برای نظارت و بررسی دقیق وضعیت سطح، لول سنسورهای درجه یک را از فروشگاه تناوب خریداری کنید.
حال انواع سنسورهایی که سیستم عملکرد آنها بر اساس “اندازه گیری سطح مداوم” میباشد، عبارتند از:
سنسورهای التراسونیک (Ultrasonic sensors)
سنسورهای تشخیص سطح التراسونیک بر اساس انتشار و دریافت امواج صوتی عمل میکنند. مدت زمانی که طول میکشد تا امواج به عقب منعکس شوند، معیار اندازه گیری در این حسگرهای هوشمند است.
مزایای استفاده از سنسورهای سطح التراسونیک:
- قابل اعتماد و دقیق هستند.
- فاقد قطعات متحرک هستند.
- حسگرهایی غیر تماسی هستند.
- جمع و جور و دارای ابعاد کوچکی هستند.
- از موادی که با آنها در ارتباط هستند، تاثیر نمیپذیرند.
- به دلیل ارتعاشات ایجاد شده حین نظارت، دارای قابلیت خود تمیز شوندگی هستند.
معایب استفاده از سنسورهای سطح التراسونیک:
- گران قیمت هستند.
- در برخی موارد از محیط اطراف خود تاثیر میپذیرند.
لول سنسورهای التراسونیک برای آنکه دور از محیطهای گرم و داغ در صنایع قرار بگیرند، باید در بالاترین نقطه محدوده قابل شناسایی نصب شوند.
سنسورهای رادار یا مایکروویو (Radar or microwave sensors)
این سنسورها امواج مایکروویو را توسط یک آنتن قرار گرفته بر روی سنسور رادار ارسال میکنند. جسم مورد نظر برای شناسایی شدن، امواج ارسالی را منعکس میکند و سیگنالی متناسب با همین امواج منعکس شده را تولید میکند.
مزیت استفاده از سنسور سطح رادار:
- میتوانند مایعات، خمیرها، پودرها و انواع جامدات را نظارت و بررسی کنند.
- بسیار دقیق هستند و نیازی به کالیبراسیون نخواهند داشت.
- تحت تاثیر دما، فشار و یا گرد و غبار قرار نمیگیرند.
- لول سنسورهایی غیر تماسی هستند.
معایب استفاده از سنسور رادار سطح:
- گران قیمت هستند.
- محدوده شناسایی و تشخیص بسیار محدودی دارند.
