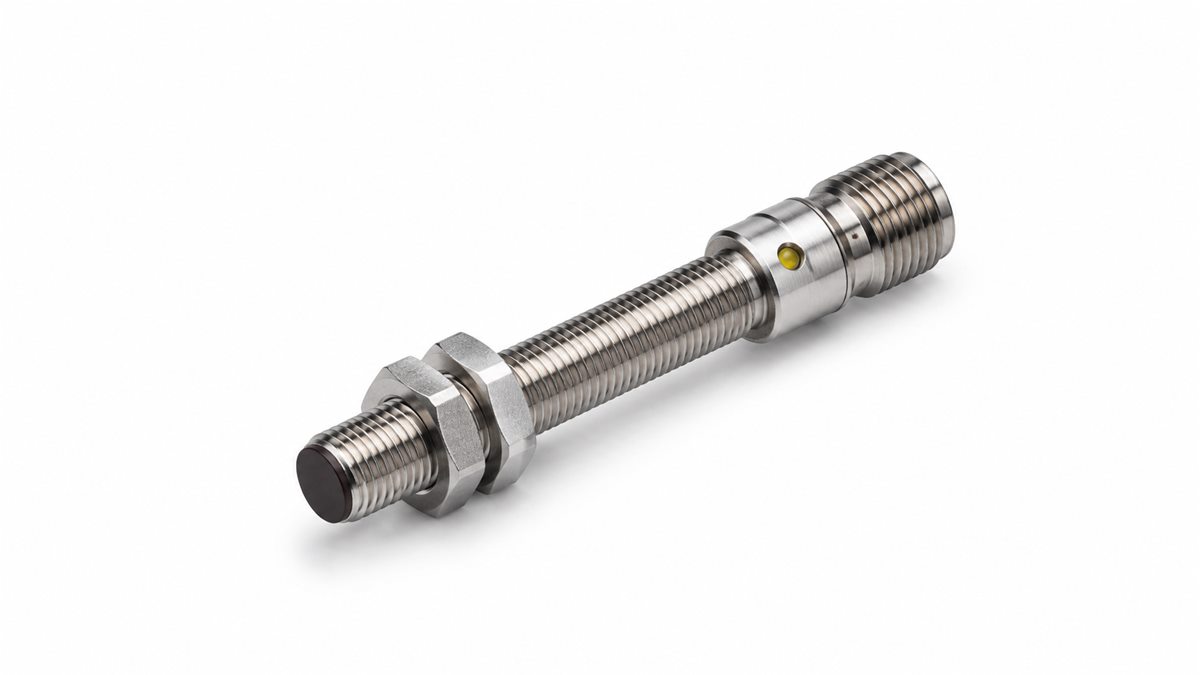

BES 516-324-S4-C سنسور القایی استوانه‌ای Balluff با بدنه استیل M8×1 و اتصال M12 است که برای تشخیص بدون تماس قطعات فلزی طراحی شده است. این مدل خروجی PNP با عملکرد Normally Open (NO)، فاصله تشخیص نامی ۱٫۵ میلی‌متر و درجه حفاظت IP67 دارد. مشخصات زیر بر پایه دیتاشیت Balluff برای همین کد تنظیم شده‌اند.
مشخصات فنی BES 516-324-S4-C
| مشخصه | مقدار |
|---|---|
| نوع سنسور | القایی، سه‌سیمه DC |
| بدنه و ابعاد | استوانه‌ای M8×1، طول ۶۱٫۵ میلی‌متر |
| نصب | شیلددار (Shielded)، قابل نصب در فولاد |
| فاصله تشخیص نامی (Sn) | ۱٫۵ میلی‌متر |
| فاصله عملکرد تضمین‌شده (Sa) | ۰ تا ۱٫۲ میلی‌متر |
| خروجی | PNP، Normally Open (NO) |
| ولتاژ تغذیه | ۱۰ تا ۳۰ ولت DC |
| حداکثر جریان کاری | ۲۰۰ میلی‌آمپر |
| حداکثر فرکانس سوئیچینگ | ۳۰۰۰ هرتز |
| اتصال | کانکتور S4 با رابط M12 |
| درجه حفاظت | IP67 |
| دمای محیط کاری | ۲۵- تا ۷۰+ درجه سانتی‌گراد |
برای تطبیق جزئیات الکتریکی و مکانیکی، دیتاشیت Balluff برای BES 516-324-S4-C را ببینید. این فایل نسخه بایگانی‌شده دیتاشیت سازنده است.
BES 516-324-S4-C؛ برای استعلام قیمت و موجودی سنسور القایی با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا از طریق واتساپ پیام دهید.
کاربردهای سنسور القایی BES 516-324-S4-C
این سنسور برای تشخیص اجسام فلزی در فاصله نزدیک کاربرد دارد؛ از جمله تشخیص موقعیت قطعه در ماشین‌آلات، کنترل حضور قطعه در خطوط مونتاژ و بسته‌بندی، و ارسال سیگنال وضعیت به ورودی PLC. فاصله نامی ۱٫۵ میلی‌متر را با جنس و ابعاد هدف و شرایط نصب در نظر بگیرید.
نکات نصب و اتصال
- تغذیه را در بازه ۱۰ تا ۳۰ ولت DC نگه دارید و سیم‌بندی را مطابق نقشه سازنده انجام دهید.
- خروجی PNP و عملکرد NO را با نوع ورودی PLC یا کنترلر تطبیق دهید.
- برای اتصال، کانکتور متناسب با رابط S4/M12 را انتخاب کنید و پیش از برق‌دار کردن، پین‌آوت را از دیتاشیت همان نسخه بررسی کنید.
- بدنه M8×1 را محکم و بدون وارد کردن فشار به سطح حسگر نصب کنید؛ نصب شیلددار این مدل را با آرایش فلزی اطراف سنسور هماهنگ کنید.
- پس از نصب، عملکرد را با قطعه فلزی واقعی و در فاصله کاری موردنیاز آزمایش کنید.
در انتخاب جایگزین، فقط به شباهت ظاهری یا عبارت «سنسور M8» اکتفا نکنید؛ کد کامل BES 516-324-S4-C، فاصله ۱٫۵ میلی‌متر، خروجی PNP NO، تغذیه، طول بدنه و اتصال M12 باید با قطعه و مدار موجود سازگار باشند.
بررسی سازگاری BES 516-324-S4-C با سیستم
پیش از سفارش، کد کامل BES 516-324-S4-C را از روی برچسب سنسور یا نقشه قطعات بخوانید؛ مدل‌های هم‌شکل M8 ممکن است فاصله تشخیص، خروجی، طول بدنه یا شیوه اتصال متفاوتی داشته باشند. در مدار کنترل، ورودی PLC باید برای سیگنال PNP مناسب باشد و تغذیه در محدوده ۱۰ تا ۳۰ ولت DC قرار بگیرد. کانکتور S4/M12 نیز باید از نظر تعداد پین و آرایش سیم با نسخه نصب‌شده تطبیق داشته باشد.
فاصله نامی ۱٫۵ میلی‌متر را به‌عنوان عدد مرجع سازنده در نظر بگیرید، نه تضمین تشخیص در هر شرایطی. شکل و اندازه قطعه، جنس فلز، فاصله نصب و وجود فلز نزدیک سطح حسگر می‌توانند بر نقطه سوئیچ اثر بگذارند. اگر کاربرد حساس است، عملکرد را با همان قطعه و آرایش واقعی نصب آزمایش کنید و فضای نصب شیلددار را طبق دستور سازنده رعایت نمایید. این بررسی از انتخاب جایگزین ناسازگار یا تنظیم فاصله خارج از محدوده جلوگیری می‌کند.
راهنمای خرید و استعلام قیمت BES 516-324-S4-C
برای انتخاب درست، نوع فلز هدف، فاصله واقعی تشخیص، ولتاژ مدار، نوع ورودی کنترلر و فضای نصب را مشخص کنید. درجه حفاظت IP67 برای حفاظت در برابر گردوغبار و غوطه‌وری موقت در شرایط استاندارد محصول تعریف شده است؛ آن را معادل مناسب‌بودن برای غوطه‌وری دائمی در نظر نگیرید. قیمت و موجودی نیز با وضعیت تأمین و اصالت قطعه تغییر می‌کند.
