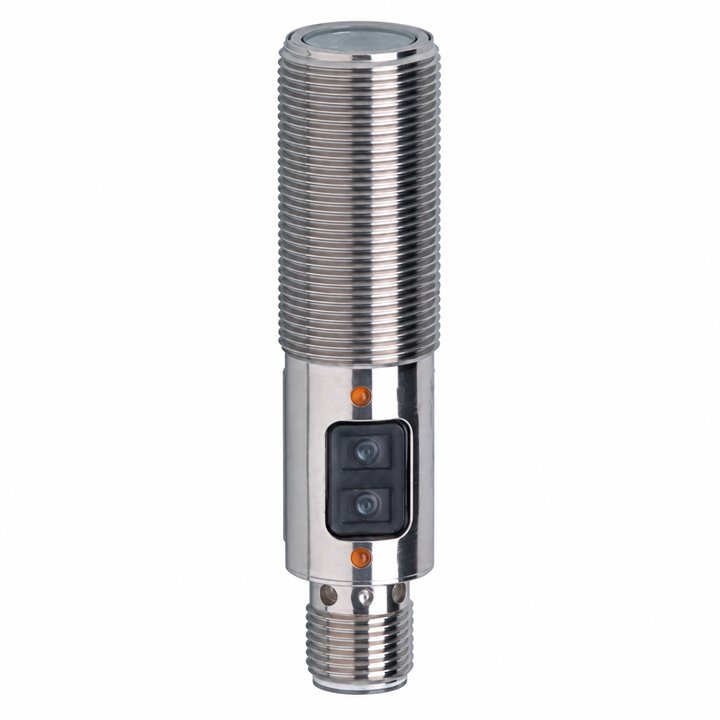

OGE700 گیرندهٔ لیزری سنسور فتوالکتریک یک‌طرفه IFM است؛ این مدل به‌تنهایی فرستنده نیست و برای تشکیل مسیر تشخیص به فرستندهٔ سازگار، مانند OGS700، نیاز دارد. سنسور از نوع Through-beam است: فرستنده و گیرنده روبه‌روی هم نصب می‌شوند و عبور جسم از مسیر نور، وضعیت خروجی را تغییر می‌دهد. بنابراین OGE700 را با مدل‌های رفلکتوری که از بازتابنده استفاده می‌کنند اشتباه نگیرید. برای استعلام قیمت و موجودی با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا از طریق واتساپ پیام دهید.
مشخصات فنی OGE700
| مشخصه | مقدار طبق دیتاشیت IFM |
|---|---|
| کد کامل | OGE700؛ گیرندهٔ لیزری Through-beam |
| نوع عملکرد | سنسور یک‌طرفه؛ گیرنده، نیازمند فرستندهٔ مجزا |
| برد فرستنده و گیرنده | کمتر از ۶۰ متر |
| کوچک‌ترین جسم قابل تشخیص | ۳ میلی‌متر در فاصلهٔ ۶۰ متر (طبق دیتاشیت) |
| نور | قرمز، طول موج ۶۵۵ نانومتر |
| تغذیه | ۱۰ تا ۳۶ ولت DC؛ مصرف جریان ۱۱ میلی‌آمپر |
| خروجی | PNP؛ حالت Light-on / Dark-on قابل برنامه‌ریزی |
| جریان دائم خروجی / افت ولتاژ | حداکثر ۲۰۰ میلی‌آمپر / حداکثر ۲٫۵ ولت |
| فرکانس سوئیچینگ | ۱۰۰۰ هرتز |
| حفاظت و شرایط محیطی | IP65 و IP67؛ دمای کاری ۱۰- تا ۶۰+ درجهٔ سانتی‌گراد |
| بدنه و اتصال | رزوهٔ M18×1، طول ۷۲ میلی‌متر؛ کانکتور M12 چهارپین |
| ویژگی‌های حفاظتی | محافظت در برابر اتصال معکوس، اتصال کوتاه و اضافه‌بار |
اعداد جدول از دیتاشیت رسمی IFM با شناسهٔ OGE700-01 گردآوری شده‌اند. نسخهٔ دقیق قطعه، نقشهٔ سیم‌بندی و شرایط کاربرد را پیش از سفارش با دیتاشیت تطبیق دهید.
OGE700 چگونه کار می‌کند؟
در این سامانه، فرستندهٔ OGS700 پرتو قرمز را به سمت گیرندهٔ OGE700 می‌فرستد. وقتی جسم میان فرستنده و گیرنده قرار بگیرد و پرتو را قطع کند، خروجی گیرنده تغییر وضعیت می‌دهد. فاصلهٔ کاری اعلام‌شده تا کمتر از ۶۰ متر است؛ مقدار قابل دستیابی به هم‌راستایی، شرایط نصب و تجهیزات جفت‌شده بستگی دارد. این روش برای تشخیص حضور یا عبور جسم در مسیرهای طولانی مناسب است و به بازتاب نور از سطح جسم یا رفلکتور نیاز ندارد.
برای بررسی سازگاری OGE700 با فرستنده و کنترلر شما، با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
نکات انتخاب و نصب گیرندهٔ OGE700
- برای کارکرد، فرستندهٔ Through-beam سازگار لازم است؛ گیرنده را به‌تنهایی برای کاربرد رفلکتوری یا تشخیص مستقل سفارش ندهید.
- برد مورد نیاز را با حد کمتر از ۶۰ متر و وضعیت محیط نصب مقایسه کنید و فرستنده و گیرنده را دقیقاً روبه‌روی هم هم‌راستا سازید.
- قطر جسم موردنظر و توانایی تشخیص آن را با دادهٔ دیتاشیت بسنجید؛ حد ۳ میلی‌متر در ۶۰ متر تحت شرایط تعریف‌شدهٔ سازنده است و تضمین عملکرد برای هر شکل یا جنس جسم نیست.
- تغذیهٔ ۱۰ تا ۳۶ ولت DC و خروجی PNP را با ورودی PLC تطبیق دهید. سیم‌بندی کانکتور M12 چهارپین را از نقشهٔ رسمی همان نسخه بردارید.
- حالت Light-on یا Dark-on را مطابق منطق کنترلی تنظیم کنید. حد جریان خروجی، دمای کاری و درجهٔ حفاظت را نیز در طراحی لحاظ کنید.
- دو مهرهٔ قفل‌کننده همراه محصول در دیتاشیت ذکر شده‌اند؛ سایر متعلقات و تطابق فرستنده را هنگام استعلام بررسی کنید.
قیمت و خرید سنسور OGE700
قیمت و موجودی OGE700 ممکن است تغییر کند و در این صفحه عدد ثابتی درج نمی‌شود. برای استعلام، کد کامل گیرنده، مدل فرستندهٔ موجود یا موردنیاز، فاصلهٔ نصب، اندازهٔ جسم، ولتاژ تغذیه و نوع ورودی کنترلر را اعلام کنید تا سازگاری مجموعه بررسی شود. اگر فرستنده از قبل در خط نصب شده، مدل آن را هم بفرستید.
برای استعلام قیمت و راهنمایی خرید OGE700 با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
منابع و محصولات مرتبط
برای تصویر محصول، نسخهٔ کامل مشخصات و اطلاعات به‌روز، صفحهٔ رسمی IFM برای OGE700 و دیتاشیت رسمی OGE700 را ببینید. همچنین محصولات برند IFM و سنسورهای فتوالکتریک را در تناوب بررسی کنید.
