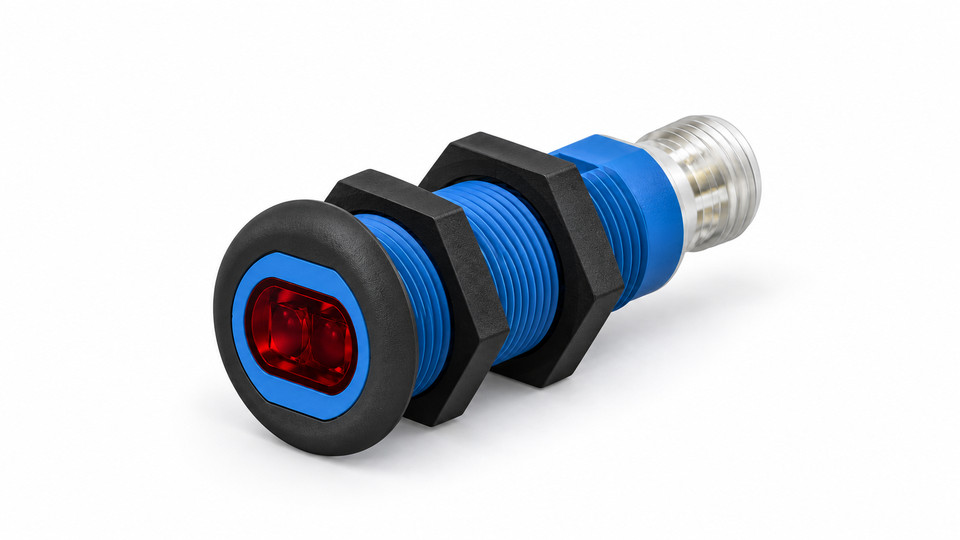

OTDK502A0002 سنسور نوری رفلکس انرژی از برند Wenglor است؛ فرستنده و گیرنده در یک بدنه قرار دارند و سنسور نور مادون قرمز بازتاب‌شده از جسم را ارزیابی می‌کند. برد آن تا ۵۰۰ میلی‌متر قابل تنظیم است. این مدل را با سنسور یک‌طرفه فرستنده‌گیرنده مجزا اشتباه نگیرید؛ انتخاب فاصله باید با رنگ و بازتابندگی هدف و شرایط نصب انجام شود.
برای استعلام قیمت و موجودی OTDK502A0002 با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
مشخصات فنی سنسور Wenglor OTDK502A0002
| مشخصه | مقدار |
|---|---|
| نوع سنسور | رفلکس انرژی؛ فرستنده و گیرنده در یک بدنه |
| برد تشخیص | تا ۵۰۰ میلی‌متر؛ قابل تنظیم |
| منبع نور | LED مادون قرمز |
| ولتاژ تغذیه | ۱۰ تا ۳۰ ولت DC؛ در حالت IO-Link: ۱۸ تا ۳۰ ولت DC |
| خروجی | PNP، با حالت‌های NC و NO |
| جریان خروجی سوئیچینگ | حداکثر ۲۰۰ میلی‌آمپر |
| فرکانس سوئیچینگ / زمان پاسخ | ۵۰۰ هرتز / ۱ میلی‌ثانیه |
| درجه حفاظت | IP67 |
| دمای کاری | ۲۵- تا ۶۰+ درجه سانتی‌گراد |
| اتصال | کانکتور M12 × 1، چهارپین |
| بدنه / وزن | پلاستیک ABS-GF / حدود ۸ گرم |
| IO-Link | نسخه ۱.۱؛ برای سنسورهای دارای Revision F به بعد |
نحوه عملکرد OTDK502A0002
در این سنسور، فرستنده و گیرنده داخل یک محفظه هستند. نور مادون قرمز به سمت جسم فرستاده می‌شود و گیرنده نور بازتاب‌شده را ارزیابی می‌کند؛ با رسیدن جسم به محدوده تنظیم‌شده، خروجی تغییر وضعیت می‌دهد. اجسام روشن معمولاً نور بیشتری از اجسام تیره بازمی‌تابانند و ممکن است از فاصله بیشتری تشخیص داده شوند. بنابراین برد نامی ۵۰۰ میلی‌متر را برای همه رنگ‌ها و سطوح یکسان در نظر نگیرید.
برد تشخیص و انتخاب سنسور
برد OTDK502A0002 تا ۵۰۰ میلی‌متر است و فاصله سوئیچینگ با پتانسیومتر تنظیم می‌شود. قطر لکه نور طبق جدول سازنده در فاصله‌های ۱۰۰، ۳۰۰ و ۵۰۰ میلی‌متر به‌ترتیب حدود ۱۱، ۲۶ و ۴۱ میلی‌متر است. اندازه هدف و بازتابندگی سطح را همراه با محدوده کاری در نظر بگیرید و تنظیم نهایی را روی قطعه واقعی انجام دهید. هیسترزیس سوئیچینگ کمتر از ۱۵٪ است.
نکات نصب و سیم‌بندی
- ولتاژ منبع را در بازه ۱۰ تا ۳۰ ولت DC نگه دارید؛ برای ارتباط IO-Link، بازه ۱۸ تا ۳۰ ولت DC اعلام شده است.
- نوع خروجی PNP و منطق NC/NO را با ورودی PLC و منطق کنترلی دستگاه هماهنگ کنید. پارامترهای قابل تنظیم به نسخه و تنظیمات سنسور بستگی دارند.
- کانکتور M12 چهارپین را مطابق نقشه اتصال سازنده سیم‌بندی کنید و از اتصال صحیح تغذیه و خروجی اطمینان بگیرید.
- در محیط نصب، دمای ۲۵- تا ۶۰+ درجه و حفاظت IP67 را لحاظ کنید؛ شرایط محیطی و آلودگی سطح سنسور می‌تواند بر تشخیص اثر بگذارد.
- برای جسم تیره، کوچک یا براق، فاصله را فقط از روی مقدار اسمی انتخاب نکنید؛ عملکرد را در وضعیت واقعی خط آزمایش کنید.
برای انتخاب سنسور متناسب با فاصله و نوع قطعه، با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
کاربردهای سنسور رفلکس انرژی Wenglor
این مدل برای تشخیص بدون تماس حضور اجسام در اتوماسیون و خطوط تولید قابل استفاده است. Wenglor نمونهٔ تشخیص دست در دستگاه‌های پخش‌کننده مواد ضدعفونی را نیز برای سنسورهای رفلکس معرفی می‌کند. انتخاب نهایی باید با شکل و رنگ جسم، فاصله نصب و سرعت فرایند سازگار باشد. برای مدل‌های دیگر، محصولات سنسور فتوالکتریک و محصولات برند Wenglor را ببینید.
قیمت و خرید OTDK502A0002
برای بررسی موجودی و قیمت، هنگام استعلام کد OTDK502A0002، فاصله موردنیاز، رنگ و جنس قطعه، نوع ورودی کنترلر و نیاز به IO-Link را اعلام کنید. این اطلاعات کمک می‌کند سازگاری سنسور با کاربرد و مدار کنترل پیش از سفارش بررسی شود.
برای مشاوره فنی و خرید OTDK502A0002 با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
منبع رسمی مشخصات
برای نقشه ابعادی، فایل‌های راهنما و اطلاعات فنی تکمیلی، اطلاعات محصول OTDK502A0002 از Wenglor را ببینید.
پرسش‌های متداول درباره سنسور OTDK502A0002
OTDK502A0002 سنسور رفلکس انرژی Wenglor است. فرستنده و گیرنده در یک بدنه قرار دارند و دستگاه نور مادون قرمز بازتاب‌شده از جسم را ارزیابی می‌کند؛ این مدل سنسور یک‌طرفه با فرستنده و گیرنده جداگانه نیست.
برد قابل تنظیم سنسور تا ۵۰۰ میلی‌متر است. قطر لکه نور در فاصله‌های ۱۰۰، ۳۰۰ و ۵۰۰ میلی‌متر به‌ترتیب حدود ۱۱، ۲۶ و ۴۱ میلی‌متر است؛ تنظیم را با ابعاد قطعه و محل نصب تطبیق دهید.
بله. اجسام روشن معمولاً نور بیشتری بازمی‌تابانند و ممکن است از فاصله بیشتری تشخیص داده شوند. برای هدف‌های تیره یا کوچک، مقدار برد اسمی را معیار قطعی نگیرید و عملکرد را روی قطعه واقعی آزمایش کنید.
خروجی سنسور PNP است و حالت‌های NC و NO را پشتیبانی می‌کند. IO-Link نسخه ۱.۱ برای مدل‌های دارای Revision F به بعد در دسترس است؛ شماره Revision را از برچسب محصول بررسی کنید.
تغذیه معمولی ۱۰ تا ۳۰ ولت DC است؛ در حالت IO-Link بازه ۱۸ تا ۳۰ ولت DC اعلام شده است. درجه حفاظت IP67 و دمای کاری ۲۵- تا ۶۰+ درجه سانتی‌گراد است و اتصال از طریق کانکتور M12 چهارپین انجام می‌شود.
