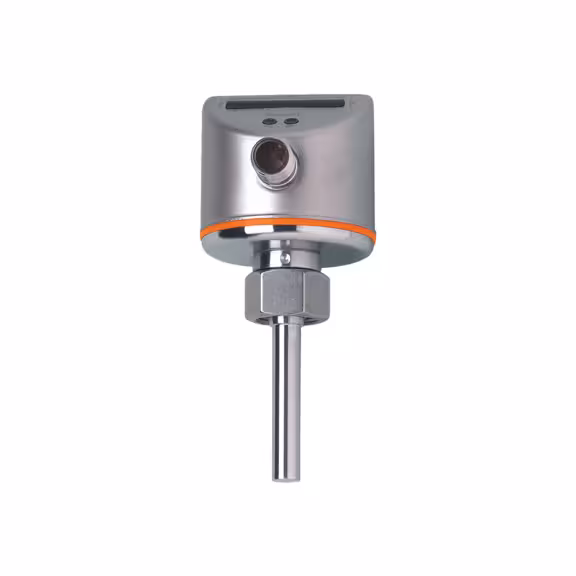

SI5002 فلوسوئیچ حرارتی IFM برای پایش سرعت جریان مایعات و گازها در خطوط صنعتی طراحی شده است. این مدل با اندازه‌گیری تغییر دمای ناشی از عبور سیال، وضعیت جریان را تشخیص می‌دهد و دو خروجی سوئیچینگ قابل تنظیم دارد. بازه اندازه‌گیری، دمای فرایند و نوع سیال را پیش از انتخاب با شرایط خط تطبیق دهید.
برای استعلام قیمت و موجودی SI5002 با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
مشخصات فنی سنسور جریان SI5002
| مشخصه | مقدار |
|---|---|
| نوع اندازه‌گیری | فلوسوئیچ حرارتی (کالریمتری) برای مایعات و گازها |
| بازه تنظیم جریان مایعات | ۳ تا ۳۰۰ سانتیمتر بر ثانیه |
| بازه تنظیم جریان گازها | ۲۰۰ تا ۳۰۰۰ سانتیمتر بر ثانیه |
| زمان پاسخ | ۱ تا ۱۰ ثانیه |
| فشار نامی | حداکثر ۳۰۰ بار (۳۰ مگاپاسکال) |
| دمای سیال و محیط کاری | ۲۵- تا ۸۰+ درجه سانتی‌گراد |
| ولتاژ تغذیه | ۱۸ تا ۳۶ ولت DC |
| خروجی | ۲ خروجی PNP؛ NO/NC قابل تنظیم؛ حداکثر جریان پیوسته هر خروجی ۲۵۰ میلی‌آمپر |
| ارتباط | IO-Link نسخه ۱.۱، COM2 |
| اتصال فرایندی | رزوه داخلی M18 × 1.5 |
| پروب و اتصال برق | طول نصب پروب ۴۵ میلی‌متر؛ کانکتور M12 چهارپین |
| درجه حفاظت | IP65 / IP67 |
نحوه عملکرد فلوسوئیچ SI5002
SI5002 از روش حرارتی برای تشخیص جریان استفاده می‌کند: حسگر، اثر خنک‌کنندگی سیال جاری را اندازه می‌گیرد و با نقطه سوئیچ تنظیم‌شده مقایسه می‌کند. بنابراین این دستگاه برای پایش حد جریان و اعلام وضعیت مناسب است؛ جایگزین فلومتر کالیبره برای اندازه‌گیری حجمی با دقت بالا نیست. زمان پاسخ ۱ تا ۱۰ ثانیه است و باید با سرعت تغییرات فرایند سازگار باشد.
نکات انتخاب SI5002 برای مایعات و گازها
- بازه سرعت جریان سیال را با بازه تنظیم مدل مقایسه کنید: مایعات ۳ تا ۳۰۰ و گازها ۲۰۰ تا ۳۰۰۰ سانتیمتر بر ثانیه.
- سازگاری جنس قطعات در تماس با سیال، دمای ۲۵- تا ۸۰+ درجه و فشار حداکثر ۳۰۰ بار را با فرایند بررسی کنید.
- نوع ورودی PLC و منطق خروجی PNP، حالت NO/NC و جریان بار را در طراحی مدار لحاظ کنید.
- اگر از IO-Link استفاده می‌کنید، سازگاری مستر و پورت نوع A را بررسی کنید.
- رزوه فرایندی M18 × 1.5 داخلی است؛ آداپتور مناسب و آب‌بندی سازگار با سیال را انتخاب کنید.
برای بررسی گزینه‌های دیگر، سنسورهای جریان و فلوسوئیچ‌ها را ببینید.
راهنمای نصب و راه‌اندازی
پیش از نصب، برق را قطع و فشار خط را ایمن کنید. SI5002 را در محل مناسب خط نصب کنید و پروب ۴۵ میلی‌متری را طبق نقشه سازنده در مسیر سیال قرار دهید؛ از برخورد پروب با دیواره مقابل جلوگیری کنید. اتصال رزوه‌ای را با آداپتور و آب‌بند سازگار با سیال محکم کنید و گشتاور مجاز سازنده را رعایت کنید. کانکتور M12 را طبق نقشه پایه‌ها سیم‌بندی کنید. پس از راه‌اندازی، نقطه سوئیچ را با دکمه تنظیم روی دستگاه یا از طریق IO-Link متناسب با وضعیت واقعی جریان تنظیم و عملکرد خروجی‌ها را کنترل کنید. طراحی و نصب در خطوط پرفشار باید توسط فرد فنی واجد صلاحیت انجام شود.
برای راهنمایی در انتخاب و نصب SI5002، با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا از طریق واتساپ پیام دهید.
کاتالوگ رسمی و اطلاعات بیشتر
برای نقشه اتصال، ابعاد و جزئیات کامل مشخصات، صفحه رسمی سنسور جریان SI5002 در IFM و کاتالوگ فنی SI5002 را ببینید.
قیمت و خرید فلوسوئیچ SI5002
قیمت و موجودی به شرایط تامین و نسخه محصول بستگی دارد. هنگام استعلام، نوع سیال، سرعت جریان، فشار و دمای خط، نوع کنترلر و نیاز به IO-Link را اعلام کنید تا سازگاری مدل با کاربرد بررسی شود.
برای مشاوره فنی و خرید فلوسوئیچ SI5002 از IFM با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
مواردی که پیش از سفارش SI5002 باید مشخص شوند
برای انتخاب درست این فلوسوئیچ، فقط کد کالا کافی نیست. نوع سیال و سرعت معمول و حداقل جریان، قطر و جنس لوله، فشار و دمای کاری، محل نصب و نحوه اتصال به کنترلر را مشخص کنید. همچنین اعلام کنید که به خروجی سوئیچینگ ساده نیاز دارید یا می‌خواهید داده‌ها از IO-Link دریافت شوند. این اطلاعات کمک می‌کند تناسب بازه اندازه‌گیری و محدودیت‌های الکتریکی مدل با کاربرد بررسی شود و از انتخاب اشتباه یا نیاز به آداپتور نامناسب جلوگیری شود.
پرسش‌های رایج درباره فلوسوئیچ SI5002
SI5002 یک فلوسوئیچ حرارتی IFM است که وضعیت جریان مایعات یا گازها را پایش می‌کند. این مدل برای تشخیص جریان و سوئیچ‌کردن خروجی به‌کار می‌رود، نه اندازه‌گیری حجمی دقیق مانند یک فلومتر کالیبره.
بازه تنظیم برای مایعات ۳ تا ۳۰۰ سانتیمتر بر ثانیه و برای گازها ۲۰۰ تا ۳۰۰۰ سانتیمتر بر ثانیه است. نوع سیال و شرایط فرایند را پیش از انتخاب بررسی کنید.
تغذیه این مدل ۱۸ تا ۳۶ ولت DC است و دو خروجی PNP با حالت NO/NC قابل تنظیم دارد. حداکثر جریان پیوسته هر خروجی ۲۵۰ میلی‌آمپر است؛ ورودی PLC و بار را با این مقادیر تطبیق دهید.
بله، ارتباط IO-Link نسخه ۱.۱ با COM2 در مشخصات این مدل درج شده است. برای استفاده، سازگاری مستر IO-Link و تجهیزات متصل را بررسی کنید.
نوع سیال، سرعت جریان، فشار و دمای خط، سازگاری مواد در تماس با سیال، اتصال فرایندی M18 × 1.5 و طول نصب پروب ۴۵ میلی‌متر را بررسی کنید. سیم‌بندی M12 و تنظیم نقطه سوئیچ را نیز طبق دیتاشیت سازنده انجام دهید.
