OGS700 فرستندهٔ لیزری IFM برای سیستم فتوالکتریک یکطرفه (Through-beam) است. برای تشخیص جسم باید در مقابل یک گیرندهٔ سازگار، مانند گیرنده OGE700، نصب شود. OGS700 به‌تنهایی گیرنده یا سنسور رفلکتوری نیست؛ جسم با قطع‌کردن پرتو بین فرستنده و گیرنده تشخیص داده می‌شود.
برای استعلام قیمت و موجودی OGS700 و بررسی سازگاری آن با گیرنده، با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا در واتساپ پیام دهید.
مشخصات فنی فرستنده لیزری OGS700
| مشخصه | مقدار |
|---|---|
| کد محصول | OGS700 |
| نقش در سیستم | فرستندهٔ سنسور فتوالکتریک یکطرفه؛ نیازمند گیرندهٔ سازگار |
| نوع نور | لیزر قرمز، طول موج ۶۵۵ نانومتر، کلاس ایمنی ۱ |
| برد | کمتر از ۶۰ متر (طبق دیتاشیت سازنده) |
| کوچکترین جسم قابل تشخیص | ۳ میلیمتر در فاصلهٔ ۶۰ متر، مطابق شرایط دیتاشیت |
| تغذیه | ۱۰ تا ۳۶ ولت DC |
| جریان مصرفی | ۱۳ میلی‌آمپر |
| اتصال | کانکتور M12، چهارپین A-coded |
| درجهٔ حفاظت | IP65 و IP67 |
| دمای محیط | ۱۰- تا ۶۰+ درجهٔ سانتی‌گراد |

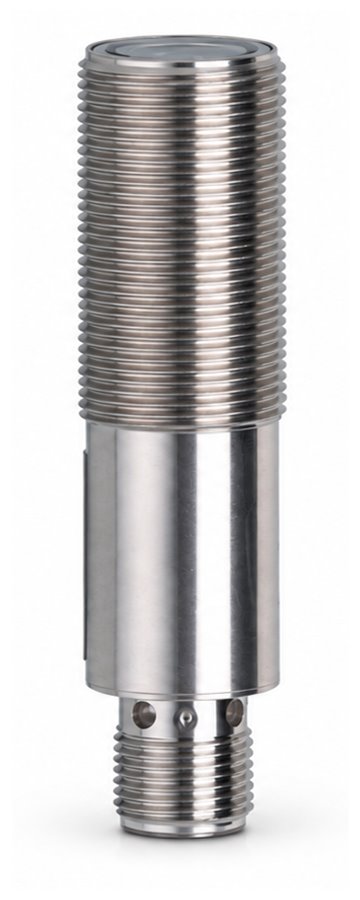

| بدنه و نصب | رزوهٔ M18×1، طول ۷۲ میلیمتر، بدنه استیل 316L |
OGS700 چگونه کار می‌کند؟
در این آرایش، فرستنده OGS700 و گیرندهٔ سازگار در دو سمت مسیر قرار می‌گیرند و روبه‌روی هم تنظیم می‌شوند. تا وقتی پرتو به گیرنده برسد، مسیر آزاد است؛ عبور جسم از بین آن‌ها پرتو را قطع می‌کند و گیرنده وضعیت خروجی را تغییر می‌دهد. بنابراین خروجی سوئیچینگ متعلق به گیرنده و مدار مربوط است، نه فرستندهٔ OGS700. این ساختار با سنسور رفلکتوری که از بازتابنده استفاده می‌کند تفاوت دارد.
راهنمای انتخاب و نصب OGS700
- برای تکمیل سیستم، گیرندهٔ سازگار را انتخاب کنید؛ مدل OGE700 یکی از گزینه‌های معرفی‌شده برای این سیستم است. سازگاری نسخه و سیمبندی را پیش از خرید با دیتاشیت هر دو قطعه بررسی کنید.
- فاصلهٔ نصب باید در محدودهٔ برد اعلام‌شده باشد و فرستنده و گیرنده دقیقاً روبه‌روی هم هم‌راستا شوند.
- مقدار ۳ میلیمتر برای کوچکترین جسم، مشخصهٔ ذکرشده در دیتاشیت در فاصلهٔ ۶۰ متر است؛ نتیجهٔ واقعی به شرایط نصب و هدف بستگی دارد.
- تغذیهٔ ۱۰ تا ۳۶ ولت DC و اتصال چهارپین M12 را مطابق نقشهٔ سازنده برقرار کنید. سیمبندی یا عملکرد خروجی را از OGS700 به‌تنهایی انتظار نداشته باشید.
- نصب را در محدودهٔ دمایی ۱۰- تا ۶۰+ درجه انجام دهید و با توجه به IP65/IP67، شرایط محیط و اتصال کانکتور را رعایت کنید.
- محصول دارای لیزر کلاس ۱ است؛ هنگام نصب و سرویس، دستورالعمل ایمنی و دیتاشیت سازنده را رعایت کنید.
برای انتخاب گیرندهٔ سازگار یا راهنمای نصب OGS700، با ۰۹۱۲۳۳۸۰۲۱۶ تماس بگیرید یا از طریق واتساپ پیام دهید.
قیمت و خرید فرستنده OGS700
برای استعلام قیمت و موجودی، کد دقیق OGS700 را اعلام کنید و اطلاعات گیرندهٔ مورد استفاده، فاصلهٔ نصب، اندازهٔ جسم، ولتاژ تغذیه و نوع اتصال را هم در اختیار فروشنده بگذارید. این موارد به بررسی سازگاری مجموعهٔ فرستنده و گیرنده کمک می‌کنند. قیمت و موجودی را پیش از سفارش استعلام کنید.
استعلام قیمت OGS700: ۰۹۱۲۳۳۸۰۲۱۶ یا پیام در واتساپ.
منابع رسمی سازنده
تفاوت OGS700 با سنسور رفلکتوری
در مدل رفلکتوری، فرستنده و گیرنده معمولاً در یک بدنه قرار دارند و نور را از بازتابنده برمی‌گردانند. اما OGS700 فرستندهٔ مستقل یک سیستم Through-beam است و گیرنده در سمت مقابل مسیر نصب می‌شود. بنابراین هنگام خرید، فقط شباهت نام یا ظاهر سنسور کافی نیست؛ نوع سیستم، فاصلهٔ بین دو قطعه، نحوهٔ نصب و مشخصات گیرنده باید با نیاز خط تولید هماهنگ شوند.
چه اطلاعاتی برای استعلام OGS700 آماده کنیم؟
برای انتخاب مجموعهٔ مناسب، کد OGS700 را دقیق اعلام کنید و مشخص کنید گیرندهٔ سازگار را در اختیار دارید یا خیر. فاصلهٔ موردنیاز، جنس و اندازهٔ قطعه، سرعت عبور، شرایط محیطی، منبع تغذیه و نوع ورودی کنترلر نیز به بررسی کاربرد کمک می‌کنند. مقدار برد درج‌شده در دیتاشیت به‌تنهایی تضمین‌کنندهٔ عملکرد در هر چیدمان نیست؛ همراستایی فرستنده و گیرنده و شرایط نصب باید بررسی شود.
پرسش‌های متداول درباره فرستنده لیزری IFM مدل OGS700
OGS700 فرستندهٔ لیزری سیستم فتوالکتریک یکطرفهٔ IFM است. برای تشخیص جسم باید با یک گیرندهٔ سازگار در سمت مقابل بهصورت روبهرو نصب شود.
خیر. OGS700 فرستنده است و به گیرندهٔ سازگار نیاز دارد. جسم هنگام عبور از مسیر، پرتو میان فرستنده و گیرنده را قطع می‌کند و گیرنده تغییر وضعیت را تشخیص می‌دهد.
OGS700 فرستندهٔ لیزری مستقل است و OGE700 گیرندهٔ سیستم یکطرفه است. این دو نقش متفاوتی دارند و باید پیش از سفارش، سازگاری مدلها و سیمبندی بر اساس مستندات IFM بررسی شود.
طبق مشخصات سازنده، برد سیستم کمتر از ۶۰ متر است و کوچکترین جسم قابل تشخیص ۳ میلیمتر در فاصلهٔ ۶۰ متر اعلام شده است. همراستایی و شرایط نصب بر عملکرد واقعی اثر میگذارند.
تغذیهٔ این فرستنده ۱۰ تا ۳۶ ولت DC است. OGS700 فرستنده است؛ خروجی سوئیچینگ تشخیص در گیرندهٔ سیستم قرار دارد، بنابراین اتصال خروجی را باید از مشخصات گیرنده بررسی کرد.
